火力發電廠的凝汽器水位、除氧器水位、汽包水位、高低加水位等等，在生產過程中都必須進行嚴格監視和調整。水位測量準確與否，直接關系到水位的自動調整和準確保護設備。目前使用的水位測量壓力/差壓液位變送器大部分是智能型，技術比較成熟，測量精度高，但傳統的安裝方式卻使液位測量存在諸多弊端，給設備的安全經濟運行造成不利影響，為此，對液位測量變送器的安裝方式應予以探討和改進。


1．壓力/差壓液位變送器測量水位的原理
壓力/差壓液位變送器是一個很**的名詞，從詞義上理解就是“轉變、傳送的儀器”。在工業生產中，變送器的作用是將被測介質的物理過程量，轉變?yōu)闃?biāo)準電量(0~5V/4～20mA等)，然后傳送到相應的控制監視系統。

在火力發電廠中使用為**的液位測量壓力/差壓液位變送器是壓力／差壓變送器。其結構多種多樣，有電容式的，有擴散硅型等等，但基本測量原理是一致的。即利用液體的壓強公式P=pgh進行計量。式中：P為壓強；ρ為液體密度，對于某一溫度下的液體，ρ基本上是不變的，如果介質溫度變化范圍較大，可通過溫度補償修正；g為重力加速度，對于某一地區，g為一固定值；h為液體的高度或稱液位。因此，壓力/差壓液位變送器測量液體的高度h(液位)，實際上是通過測出不同液位產生的不同壓力(壓強)P來計算得到的。

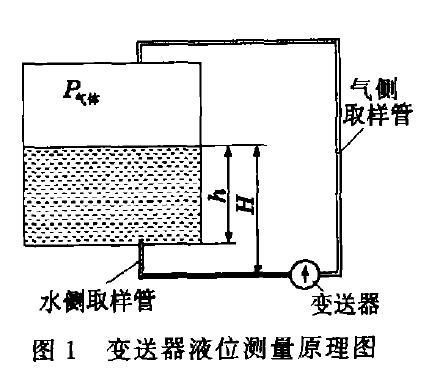

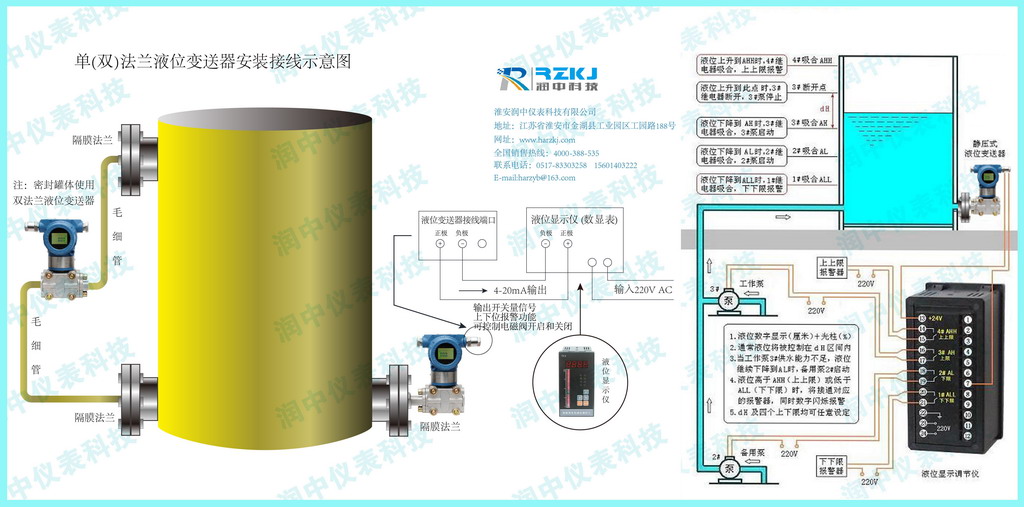

壓力/差壓液位變送器安裝及測量原理如圖1所示，變送器兩端測量到的差壓值△P=(P氣體+pgH)-P氣體=ρgH。通過換算(有時加上必要的零點遷移)，我們就可以得到需要的容器內液位高度值h。


2．壓力/差壓液位變送器安裝方式對測量精度的影響
從壓力/差壓液位變送器液位測量原理上來看是很簡單的，但實際上因工況的復雜性，會有許多因素影響水位測量的準確性。在火電廠，容器內大都是高溫、高壓的液態水，由于蒸發作用，容器上部不是非凝結性的氣體而是遇冷會凝結的蒸汽，因此汽側取樣管內很容易形成凝結水，這樣就會在變送器的汽側產生1個附加的壓力，變送器兩端測量到的差壓值就變成△P=(P氣體+ρgH)-（P氣體+P凝結）<ρgH，即測量液位值比實際液位值小。
若壓力/差壓液位變送器安裝位置不當，可能造成水側取樣管與汽側取樣管的溫度相差較大，由于壓力/差壓液位變送器結構的原因，就會造成較大的水位測量誤差。又如水側取樣管的垂直部分產生了氣泡并附著在管壁上形成空段，那么因?yàn)镠 針對上述情況，火電廠對于高溫、高壓容器內液位的測量，雖然采取了多種安裝方式，但到目前為止還沒有一種方法能完全解決因?yàn)檎羝Y(jié)等現象帶來的種種問題。

3.壓力/差壓液位變送器安裝實例分析及措施
1)定子冷卻水箱水位的測量

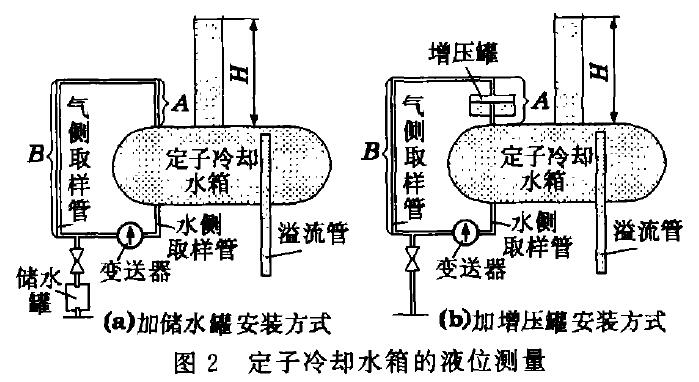

定子冷卻水箱屬于低溫、低壓容器。當前各火力發電廠普遍采用的壓力/差壓液位變送器測量水位的安裝方式如圖2a所示。在正常工況下，氣側取樣管充滿氣體，但當水位超過容器頂部很高時，水的過高壓力足夠壓縮氣側取樣管的空氣，使水進入B段取樣管，致使壓力/差壓液位變送器測量到的差壓減小，顯示的水位也偏低，從而給出錯誤的信息。
常規的解決方法是在取樣管下部加裝一個儲水罐，但一旦水開始進入氣側取樣管，很快就可以填滿儲水罐，并進而填滿氣側取樣管，導致測量錯誤因此，可將儲水罐移到氣側取樣管A段，其作用由儲水改為增壓，如圖2b所示，其原理如下：

設氣側取樣管內徑ф14mm，長度為5000mm，則氣側取樣管的容積為769690mm。如果我們選擇內徑為ф140mm，高度為100mm的增壓罐，則增壓罐的容積為1539380mm，是氣側取樣管容積的2倍。即使水位大大超過水箱頂部，水要進入氣側取樣管B段，也必須將增壓罐內的空氣全部壓入氣側取樣管。根據氣體公式PV/T可知，由于氣體體積壓縮至原來的1/3，壓強則要增至原來的3倍。若在正常工況下，氣側取樣管與水箱上部氣體相通時，氣體的壓力高于大氣壓力P。，則水要進入B段取樣管，H段的水壓必須大于2P。，那么H的高度必須大于20m，這種情況在火電廠是不會出現的。而當水位回復正常時，增壓罐內的水則流入水箱，氣側取樣管仍保持通暢，與水箱上部相通，無需排污。經上述改造，定子冷卻水箱水位測量準確，達到了預期效果。

2)汽包水位的測量

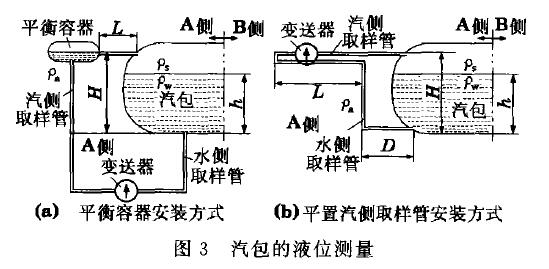

汽包屬于高溫、高壓容器，目前一般采用平衡容器的安裝形式，見圖3a。

由于汽包內的水密度不是標準狀態下的密度，所以必須對測量出來的液位根據壓力(汽包內是飽和蒸氣，壓力與溫度對應)進行修正。同時，因?yàn)槠胶馊萜骱推麄?cè)取樣管的參比水柱H的密度與汽包內的水密度也不一樣，故還需要對此進行補償。根據國電公司25項重要反措給出的汽包水位測量公式：

式中：Pa為參比水柱平均水溫時的密度；Ps為飽和蒸氣密度；Pw為飽和水密度，kg／m3。
由于參比水柱H的溫度較高，其密度受環境溫度的影響，很難給出一個準確值，所以只能用平均水溫(60℃左右)時的密度來代替，這就給測量帶來一定的誤差。而更重要的是，在實際運行中，我們發現：因?yàn)槁短飙h(huán)境的影響，A、B側平衡容器的溫度可以相差幾十度，致使同一時間內，兩側水位測量值出現較大偏差(達到80mm)。究其根本原因是因?yàn)?，這種傳統安裝方式的汽側需要蒸汽凝結成水后，提供一個固定的參比水柱，因此平衡容器不可能安裝得離汽包太遠，而且L段的取樣管不能太細，以免形成水柱。

針對以上情況，設計了如圖3b所示的安裝方式：將壓力/差壓液位變送器的位置放到與汽側取樣管平齊，汽側取樣段采用普通的ф14mm或ф16mm的取樣管，并有一微小的朝下角度。壓力/差壓液位變送器遠離汽包，使得汽側取樣管有足夠的長度來冷卻蒸汽，汽側取樣管中的水柱，因?yàn)闆](méi)有高度，所以不會對壓力/差壓液位變送器產生壓強。水側取樣管的段實際上與汽側取樣管是平齊的。依圖安裝后，第1次的投入使用步驟如下：

首先鍋爐上水，汽包內有0．2～0．5MPa壓力后，打開壓力/差壓液位變送器本體上的排污口。讓汽包內的水填滿水側取樣管，并從壓力/差壓液位變送器的排污口流出，此時關閉變送器本體排污口。這樣，由于排污口已封閉，即使汽包內的水位下降到取樣口以下，水側取樣管內的水也不會流回汽包。這就給變送器提供了一個固定的參比水柱H。因該參比水柱不是依靠蒸汽凝結形成的，因此只要合理選擇D段長度可使參比水柱的溫度等于環境溫度，基本上是穩定的。
此外，因?yàn)椴辉傩枰惭b平衡容器，其受環境溫度影響的問題也就不再存在。

該安裝方式也適合除氧器的水位測量。安裝時應注意的事項及其優點如下：
(1)保證汽側取樣管內有水柱，并有足夠的長度，避免壓力/差壓液位變送器兩側測量介質出現溫度差，壓力/差壓液位變送器的壓力傳感部分對溫度是很敏感的。
(2)水側取樣管內如果出現了氣泡，只要它上升到了段，就不會對測量產生影響。
(3)此種安裝方式的干擾因素少于平衡容器安裝方式，擁有更高的測量精度。
